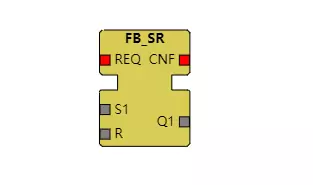

FB_SR SR触发器功能块

"FB_SR" 是一个功能块，通常被称为 Set-Reset（设定-复位）或 SR 触发器，在自动化控制和编程中被广泛应用。以下是具体的参数解释：

REQ: 这是输入事件，在该事件被触发时，功能块开始执行操作。

S1: 这是一个布尔（BOOL）类型的输入参数，表示设定（Set）信号。设为真TRUE（真）时，Q1 将被设定为TRUE（真）。

R: 这是一个布尔（BOOL）类型的输入参数，表示复位（Reset）信号。设为TRUE（真）时，无论 S1 的值如何，Q1 都将被复位为FLASE（假）。

CNF: 这是输出事件，当操作完成时，该事件会被触发。

Q1: 这是一个布尔（BOOL）类型的输出参数，反应设定和复位信号的执行结果。一般来说，当S1为真TRUE（真）时，Q1为真TRUE（真），当R为真TRUE（真）时，Q1为FLASE（假）。

例如，假设S1和R都默认为FLASE（假）。当你把S1设为真TRUE（真）并且触发 REQ 事件，那么Q1就会被设为真TRUE（真）并触发CNF事件。然后，即使S1变回FLASE（假），Q1仍然保持真TRUE（真）。之后，如果你把R设为真TRUE（真）并且触发REQ事件，Q1 就会被复位为FLASE（假），无论 S1 的值如何，并且触发CNF事件
