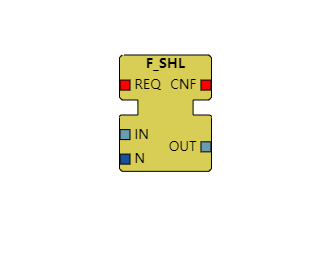

F_SHL 逻辑左移功能块

"F_SHL" 是一个功能块，用于执行逻辑左移（SHL）操作。以下是每个部分的具体含义：

REQ：这是输入事件，当该事件被触发时，功能块开始执行操作。

IN：这是一个任意位（ANY_BIT）类型的输入参数，表示需要进行逻辑左移操作的值。N：这是一个任意整数（ANY_INT）类型的输入参数，表示移位的数量。

CNF：这是输出事件，当操作完成时，该事件会被触发。

OUT：这是一个任意位（ANY_BIT）类型的输出参数，表示逻辑左移操作的结果。

例如，如果你的输入是二进制的 101011，N 为 2，然后触发了REQ 事件，那么该功能块将会将位值向左移动两位，结果为 101100，存储在 OUT： 参数中，并触发CNF 事件表示操作已完成。如果左移操作导致某些位值超了范围，那么这些位值将被丢弃， 而左侧位置将被填充为 0。在此例子中，从左侧移的两位数字 10 将被丢弃，左侧将被添加两个 0，形成最终的 101100。这种操作经常被用于数值倍增或减半等计算中。
